Модернизация силозадающей машины для ФБУ «Кировский ЦСМ»

20 мая 2013г.

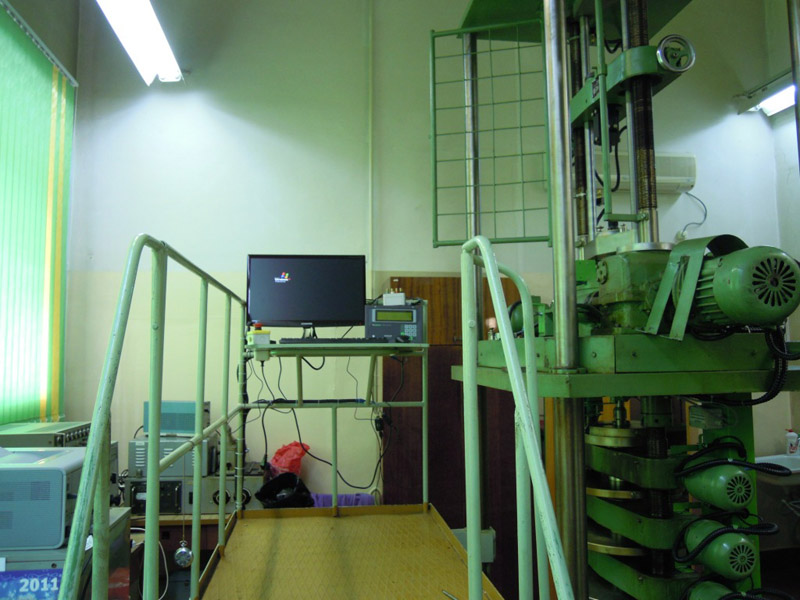

В мае 2013г. завершена работа по модернизации образцовой силоизмерительной машины ОСМ2-100-5М для ФБУ «Кировский ЦСМ», г. Киров.  Помимо модернизации системы управления машины и автоматизации процесса испытаний, в результате данной работы достигнуто повышение точности воспроизведения силы.

В ходе модернизации были проведены следующие работы:
- Замена пультов управления персональным компьютером с периферийным оборудованием для работы с устройствами автоматики;
- Замена всех  датчиков положения платформ, траверс, арретира бесконтактными датчиками;
- Замена фотодатчиков, определяющих положение рычага, более точными аналоговыми бесконтактными датчиками;
- Замена всей электропроводки;
- Замена шкафа управления. Аппаратная часть системы выполнена на программируемом логическом контроллере (ПЛК) фирмы «DELTA» и электротехнических комплектующих изделиях «OMRON» и «SCHNEIDER ELECTRIC»

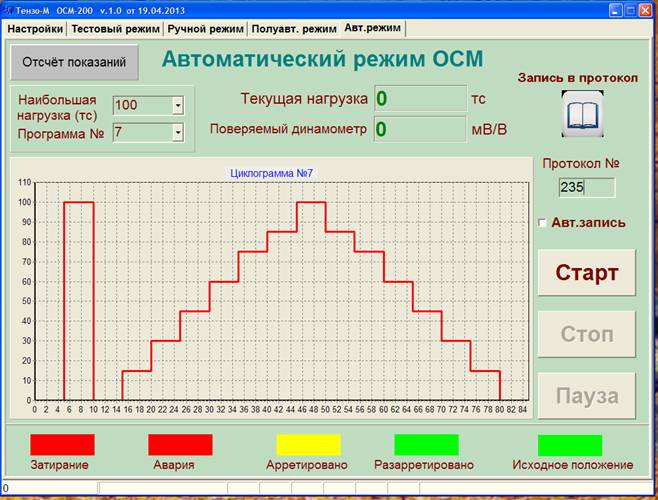

- Разработка специализированного программного обеспечения, позволяющего автоматизировать процесс испытаний и автоматически формировать протоколы испытаний.

 Основные преимущества модернизированной системы:
- Использование частотного привода для выравнивания рычага позволило плавно, быстрее и точнее устанавливать рычаг в горизонт и автоматически поддерживать это положение;
- Использование ПЛК вместо релейных схем позволило создать более надежную систему управления, практически не вносящей погрешностей в измерительную часть машины;
- Использование  современных бесконтактных аналоговых датчиков позволило более точно определять горизонтальное расположение рычага, что повысило точность задания усилия;

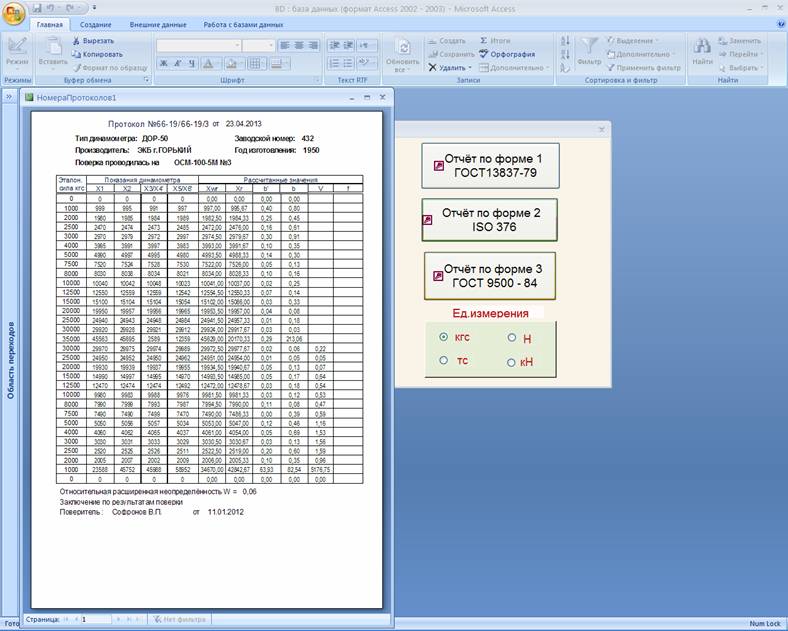

- Возможность создания различных форм протоколов испытаний с автоматическим подсчетом погрешностей и вывод протоколов на печать;
- Возможность выбора различных единиц измерения силы при формировании протоколов испытаний;
- Сохранение всех протоколов в базе данных с возможностью поиска по БД и редактирования существующих протоколов.

После модернизации силоизмерительной машины специалистами ВНИИМ им. Д. И. Менделеева (хранителями Государственного первичного эталона единицы силы) была проведена работа по определению соответствия ее метрологических характеристик требованиям, предъявляемых к рабочим эталонам 1-го разряда по ГОСТ 8.663-2009 «Государственная поверочная схема для средств измерений силы». В ходе работы было установлено, что в режиме непосредственного нагружения точность воспроизведения силы повысилась в 5 раз (уменьшение значений доверительных границ относительной погрешности с 0,05%  до 0,01%), а в режиме через рычаг (ОСМ) – на порядок (уменьшение значений доверительных границ относительной погрешности с 0,2%  до 0,012%).

Это не первая работа нашей компании по модернизации испытательного оборудования. Ранее мы сообщали об успешном завершении работ для ФГУП «ЦНИИ им. А.Н. Крылова» и ФГУП «ВНИИМ им. Д.И.Менделеева». С предлагаемыми «Тензо-М» решениями в области создания и модернизации силозадающих машин можно ознакомиться в разделе Испытательное оборудование.
