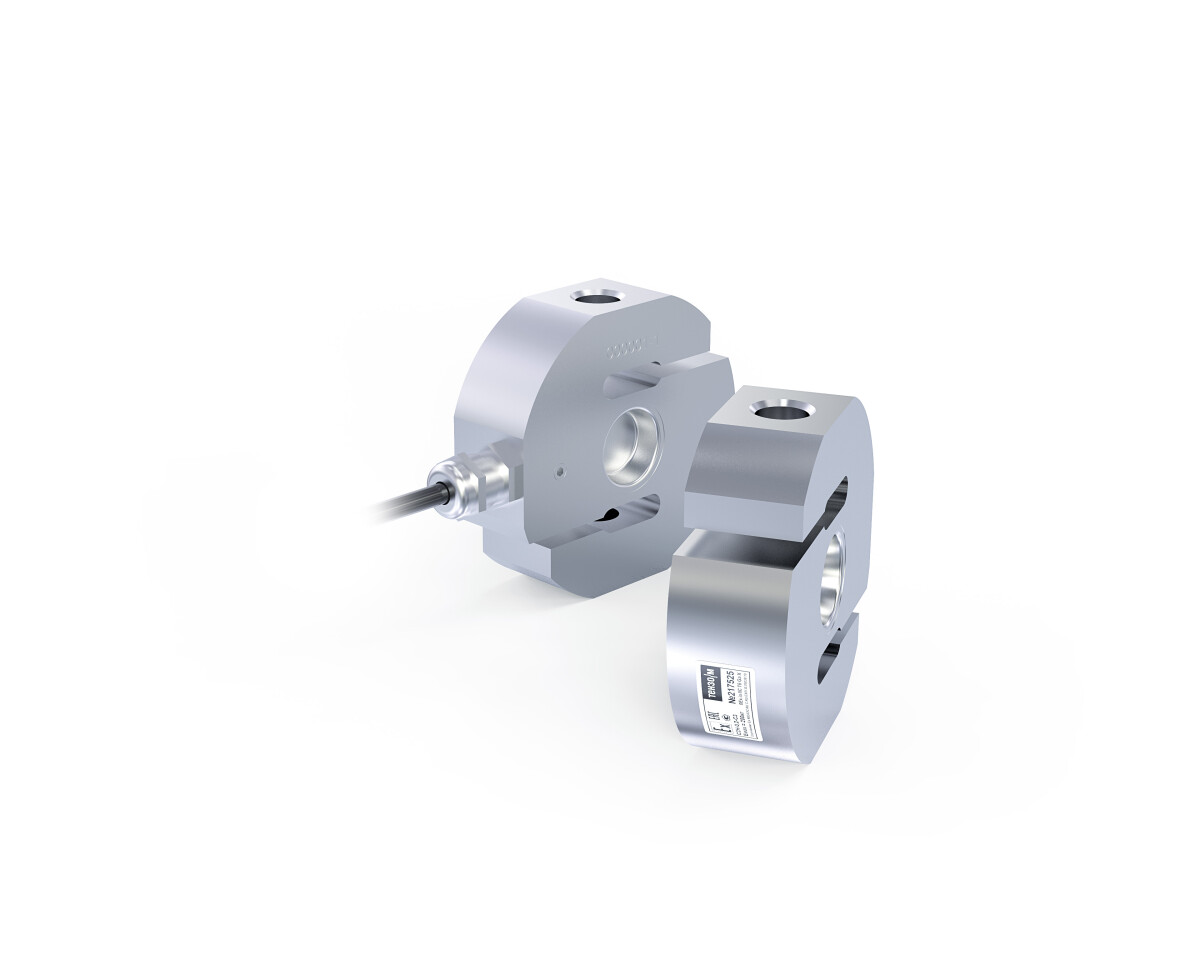

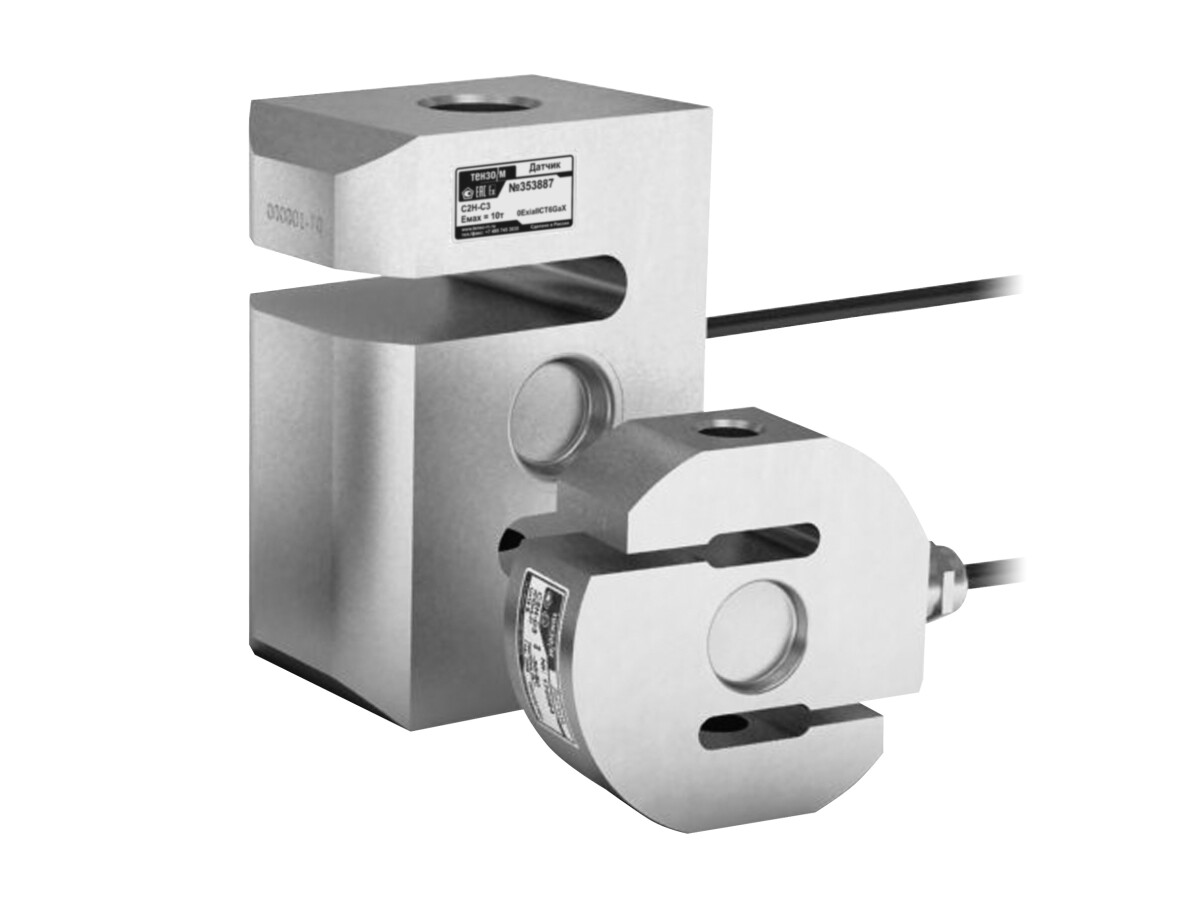

Тензорезисторный датчик С2H

S-образные тензодатчики растяжения/сжатия. Благодаря конструктивным особенностям могут измерять двуполярную нагрузку, работать в любых условиях окружающей среды, при применении стандартных узлов встройки имеют высокую точность.

Тензодатчики используются для взвешивания подвесных емкостей и баков.

Диапазон номинальных нагрузок от 200кг до 20т.

Области применения

Бункерные весы, дозаторы, взвешивание емкостей и баков.

Особенности

  • Датчики изготовлены из материалов и комплектующих лучших мировых производителей
  • Герметизация термо- и тензочувствительной схем производится крышками из нержавеющей стали
  • Крепление защитной крышки к упругому элементу осуществляется с помощью лазерной сварки
  • Каждый датчик проходит проверку на герметичность гелиевым течеискателем
  • При нормировании параметров датчика и испытаниях используются уникальные методики
  • Многоступенчатая система контроля качества тензодатчиков
  • Гарантийный срок 4 года

Соответствие стандартам

ГОСТ Р 8.726-2010.
Датчики сило- и весоизмерительные серии С внесены в Госреестр средств измерений РФ под № 53636-13.
Датчики сило- и весоизмерительные серии С внесены в Госреестр средств измерений Республика Беларусь под № РБ 03 02 5312 13.
Датчики весоизмерительные серии С сертифицированы на соответствие требованиям Технического регламента Таможенного союза TP ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Сертификат №ТС RU C-RU.ГБ05.В.00238.

Стандартные опции
Дополнительные опции

Технические характеристики

Параметры датчика

Единицы измерения

Значения параметров

Наибольший предел измерения (НПИ)

кг

200, 500, 1000, 2000

5000, 10000, 20000

Класс точности по ГОСТ Р 8.726-2010



С1

C3

С1

C3

Число поверочных интервалов



1000

3000

1000

3000

Минимальный поверочный интервал



НПИ / 5000

НПИ / 10000

НПИ / 5000

НПИ / 10000

Рабочий коэффициент передачи (РКП)

мВ/В

2 ± 0,010

2 ± 0,002

2 ± 0,010

2 ± 0,002

Начальный коэффициент передачи (НКП)

% от РКП

< 3

< 3

< 3

< 3

Комбинированная погрешность

% от РКП

≤ ±0,040

≤ ±0,020

≤ ±0,040

≤ ±0,020

Ползучесть (30 мин.)

% от РКП

≤ ±0,049

≤ ±0,025

≤ ±0,049

≤ ±0,025

Изменение НКП от температуры

% от РКП/°С

≤ ±0,0028

≤ ±0,0014

≤ ±0,0028

≤ ±0,0014

Изменение РКП от температуры

% от РКП/°С

≤ ±0,0022

≤ ±0,0011

≤ ±0,0022

≤ ±0,0011

Наибольшее напряжение питания постоянного тока

В

12

Сопротивление входное

Ом

1100 ±20

380+15

Сопротивление выходное

Ом

1000 ±2

350+1

Сопротивление изоляции

ГОм

≥ 5

Диапазон термокомпенсации

°С

-10... +40

Рабочий диапазон температур

°С

-30... +50

Диапазон температур хранения

°С

-40... +50

Степень защиты по ГОСТ 14254



IP68

Допустимая перегрузка в течение не более 1 часа

% от НПИ

25

Разрушающая нагрузка

% от НПИ

300

Материал датчика



Нержавеющая сталь



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.

Комплектация

Стандартная комплектация

  • Исполнение согласно ГОСТ Р 8.726-2010: 3000 поверочных интервалов
  • Четырехпроводная система подключения
  • Экран не соединен с корпусом
  • Длина кабеля НПИ= 200, 500, 1000, 2000 кг - 3м; 5, 10 и 20т - 10м
  • Взрывозащищенное исполнение в соответствии с требованиями ГОСТ Р51330.0-99 (МЭК 60079-0-98), ГОСТ Р51330.10-99 (МЭК 60079-11-99). OExiaIICT6 X.

Опции

  • Рабочий диапазон температур: -50... +50°С
  • Исполнение согласно ГОСТ Р 8.726-2010: 1000 поверочных интервалов
  • Длина кабеля от 2 до 100м
  • Шестипроводная система подключения
  • Напряжение питания от 2 до 36В
  • Свидетельство о поверке
  • Металлорукав

Поддержка

Схема выводов кабеля

+Uпит.  - зеленый

–Uпит.  - черный

+Uизм. - белый

–Uизм. - красный



Дополнительные материалы

  • Перечень тензодатчиков импортного производства, которые могут быть заменены датчиком C2H( файл .pdf  )
