Тензодатчики специального назначения

Тензорезисторные датчики для измерения напряжений и деформаций на поверхности бетонных, металлических конструкций, в толще бетонных конструкций и горных пород

Описание

С целью предотвращения аварий строительных конструкций и горных выработок требуется контроль действующих нагрузок. Для этого используют датчики для измерения деформаций и напряжений, располагаемые на поверхности, в толще строительных конструкций или горных выработок, позволяющие определить момент приближения параметров к опасным пределам.

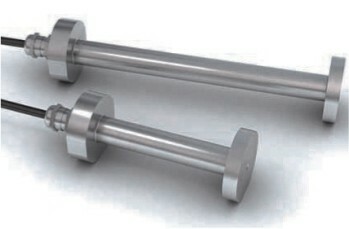

«Тензо-М» выпускает четыре типа датчиков для измерения деформаций и напряжений: датчик деформации привариваемый ДДП, датчик деформации съемный ДДС, датчик деформации закладной ДДЗ и тензометр закладной для бетона ТЗБ.

Модельный ряд

Модель

Фото

Способ крепления

Особенности

Рекомендации к применению

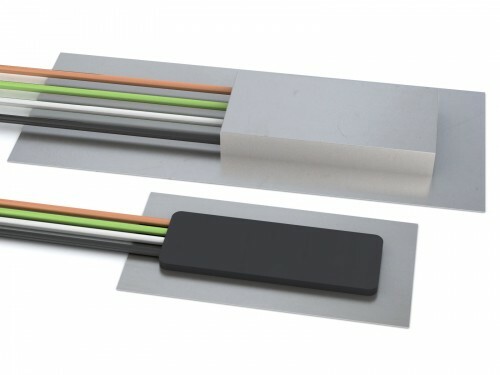

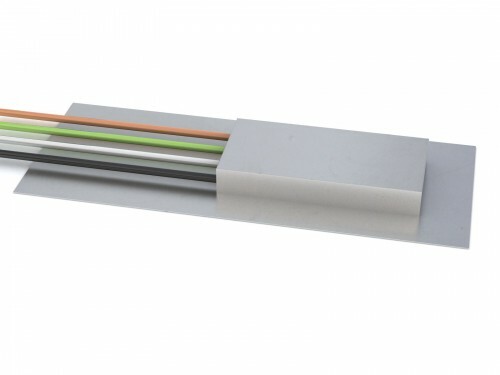

Привариваемые датчики деформации ДДП



рис.1

Пакетированный тензорезистор. Пример установки привариваемого тензометра на двутавр №10

рис.2

Крепятся к поверхности контролируемой металлической конструкции точечной сваркой.
Данный способ крепления не требует внедрения крепежных элементов в контролируемую поверхность.
Полный мост тензорезисторов размещен на стальной пластине и защищен от воздействия внешней среды слоем герметика и металлическим кожухом. Край пластинки оставлен свободным для обеспечения возможности точечной сварки к поверхности контролируемого объекта. На рис.2 показан пример приваривания датчики деформации к стенке двутавра. Могут быть использованы при измерении деформаций на следующих объектах:
  • стальные строительные конструкции,
  • стальные машиностроительные конструкции,
  • рамы, шасси и стальные рессоры автомобилей.

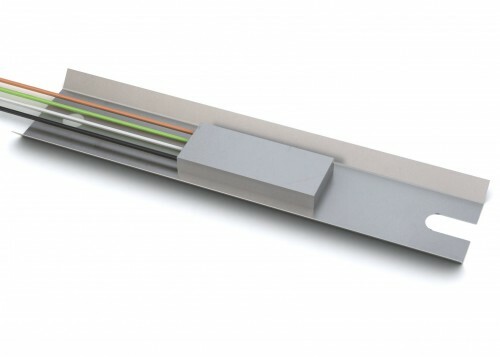

Съемные (привинчиваемые) датчики деформации ДДС

Пакетированные тензорезисторы. Общий  вид  съемного  тензометра.

рис.3

Пакетированные тензорезисторы. Пример  установки  съемного  тензометра  на   двутавр   №10.

рис.4

Крепятся к поверхности на шпильках или  болтах, предварительно прикрепленных к контролируемой  металлической или бетонной конструкции,  или  на  болтах,  завертываемых в отверстия при установке датчика. Для крепления достаточно двух болтов или шпилек.
Для улучшения передачи деформации от объекта на датчик можно нанести на поверхность металлического объекта тонкий слой быстросхватывающегося клея (для стали, например «Поксипол»), а затем завернуть болты. При снятии датчика с объекта клей аккуратно  сколоть маленьким зубилом, не повреждая при этом датчик.

Датчики многоразового применения. Содержат полный мост тензорезисторов. После окончания измерений датчики могут быть сняты без  повреждений и переустановлены на другой объект. «Тензо-М» испытывает датчики деформации на собственной испытательной базе, на образцах, нагружаемых в эталонных машинах. Использование в качестве образцов элементов строительных конструкций Заказчика повышает  точность измерений (рис.5).

Пакетироваанные тензорезисторы. Нагружение  на  гидравлическом  прессе  трубы  со  съемным  тензометром. Проверка  измерительного канала  на  реальной  строительной  конструкции.

рис.5

Съемные датчики деформации могут быть использованы для измерений деформации на поверхности стальных и железобетонных конструкций.
Датчики деформации закладные ДДЗ-50

Общий  вид  датчика  деформации  закладного

рис.6

Размещаются в нужной ориентации в  опалубке перед заливкой бетоном. Для предотвращения повреждений и упрощения ориентации при заливке бетоном рекомендуется сначала замонолитить датчик в технологическом параллелепипеде, изготовленном из используемой марки бетона или горной породы. Размеры технологического параллелепипеда немного превышают размер датчика. Затем работать с технологическим параллелепипедом, внутри которого находится датчик. Мост тензорезисторов размещен на плоской пластине с продольными ребрами жесткости. На концах пластины анкера – отогнутые под прямым углом части плоской пластины. При замоноличивании датчика деформации в бетон или в горную породу анкера передают деформацию на пластину. Мост тензорезисторов преобразует эту деформацию в электрический сигнал. Датчики деформации закладные могут быть установлены в изготавливаемые или уже эксплуатирующиеся железобетонные детали строительных объектов, в шахтных и горных выработках, штреках, тоннелях

Рис.1. Общий вид привариваемого датчика деформации.

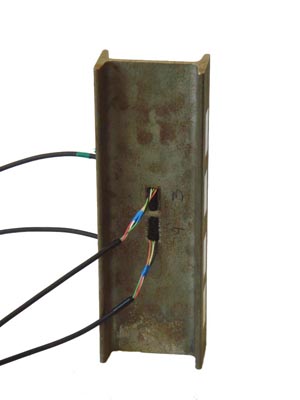

Рис.2. Пример установки привариваемого датчика деформации на двутавр №10.

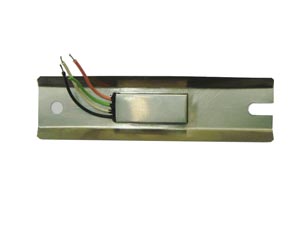

Рис.3. Общий вид съемного датчика деформации.

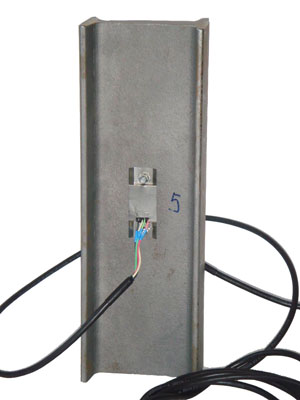

Рис.4. Установка съемного датчика деформации на двутавр №10.

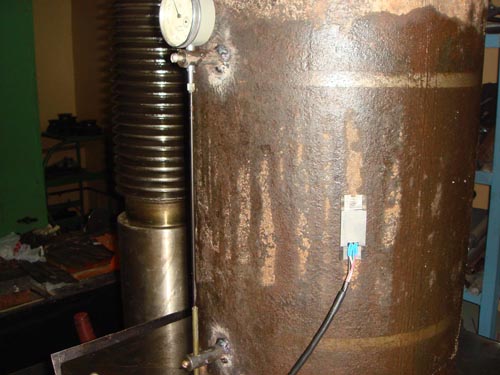

Рис.5. Нагружение на гидравлическом прессе трубы со съемным датчиком деформации. Проверка измерительного канала на реальной строительной конструкции.

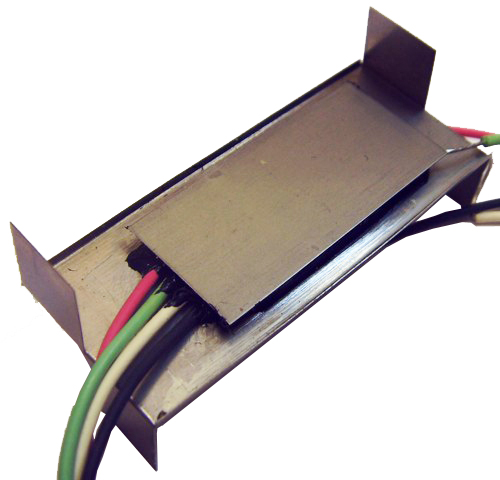

Рис.6. Общий вид датчика деформации закладного.

Особенности установки

Установка ДДЗ датчик деформации закладной

Датчик деформации закладной ДДЗ

Общий  вид

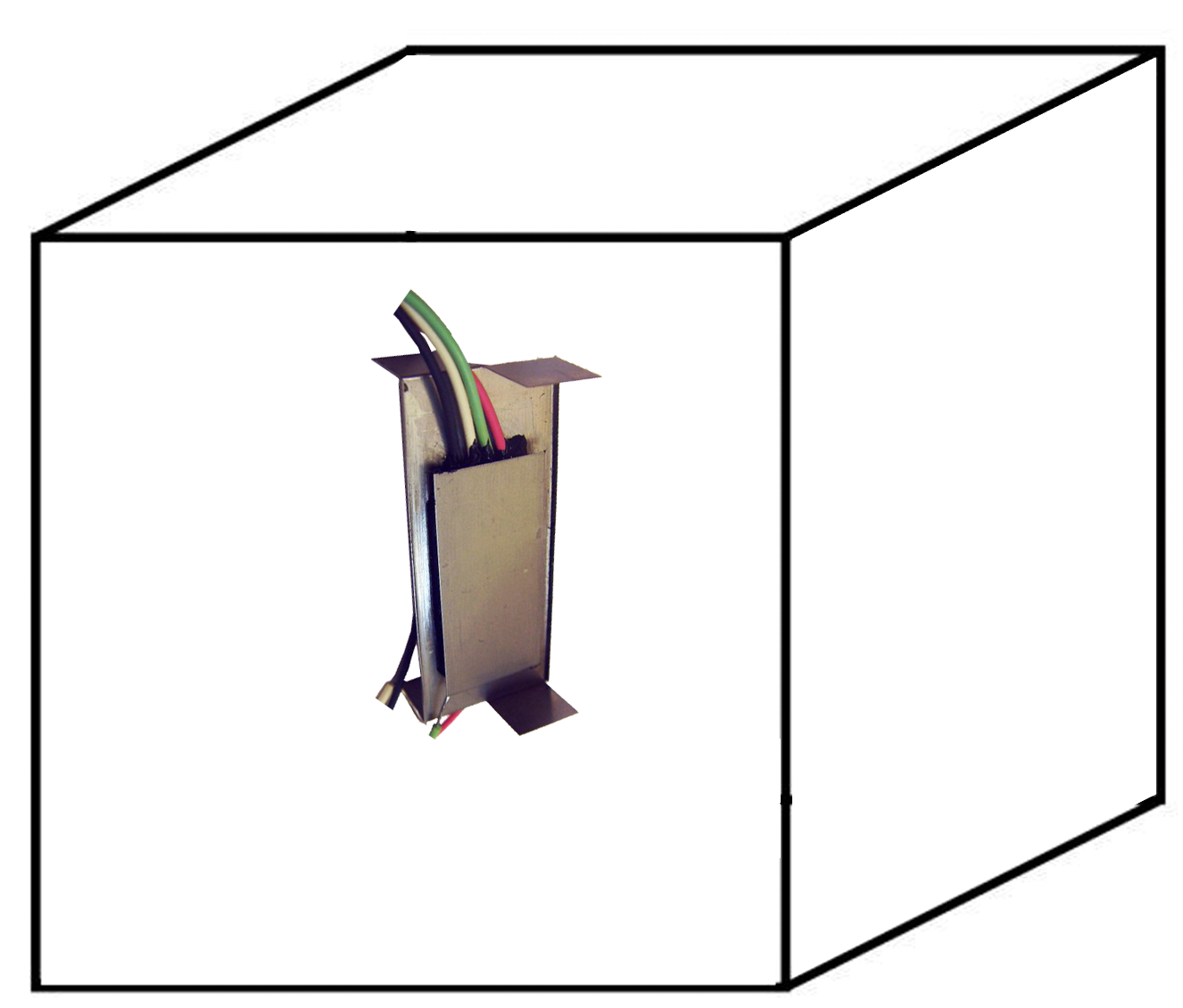

Схема установки  ДДЗ  внутри  образца  бетона  или  породы

Выполняется  на заводе  или  в  лаборатории

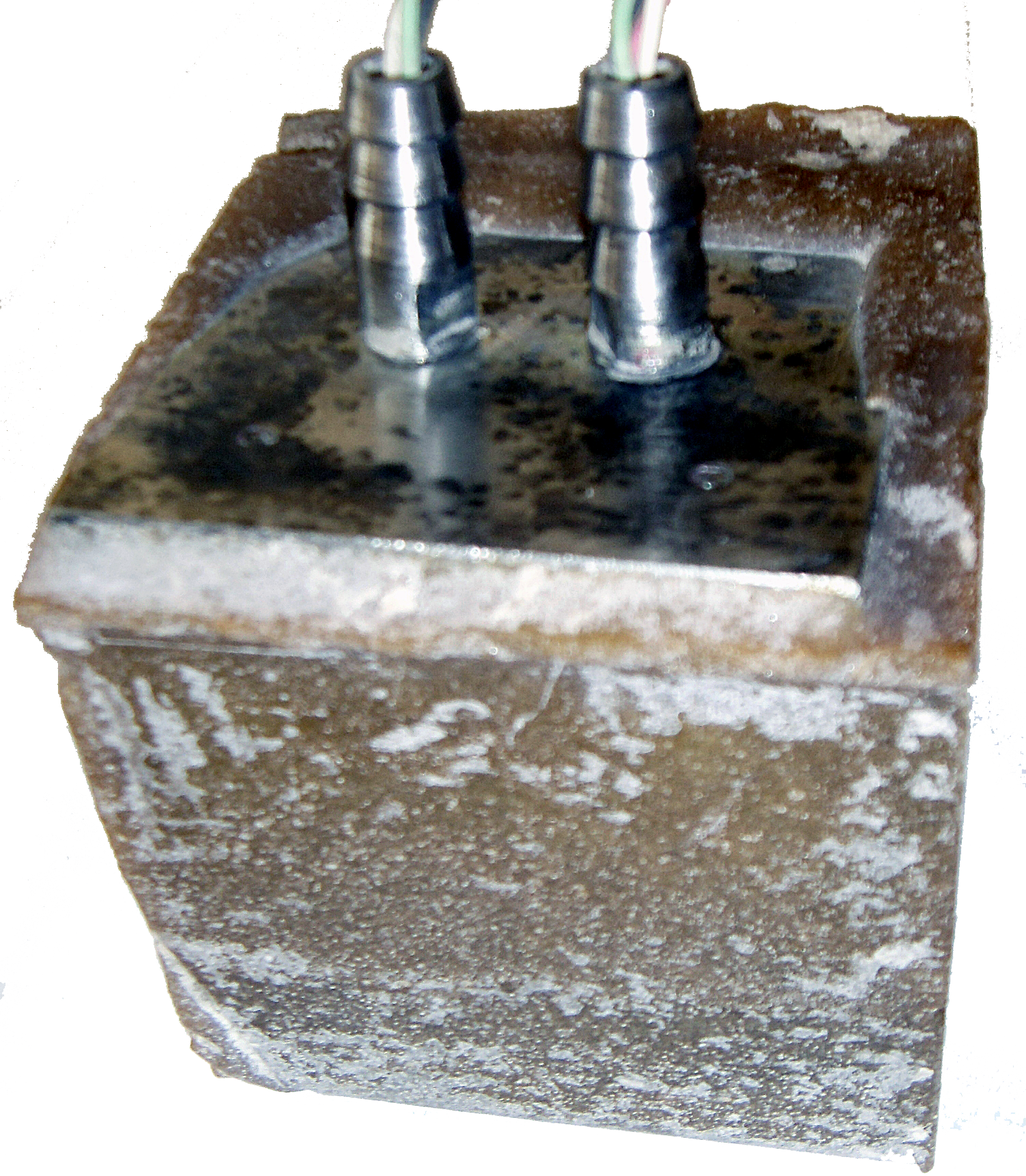

Образец  породы  с  двумя  ДДЗ  внутри  перед  замоноличиванием  в скважину

Технические характеристики

  • Диапазон измеряемых деформаций, ± 10-3
  • Рабочий диапазон температур, 0С -30... +50
  • Сопротивление моста тензорезисторов тензометра, Ом, 350
  • Основная погрешность, %, 5.

Примечание. Приведенные значения технических характеристик являются базовыми и могут быть адаптированы под требования Заказчика.



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
