Тензодатчики специального назначения

Тензорезисторный свайный датчик СВД

Описание

Измерение силы, действующей на сваю со стороны фундаментной плиты здания.

При строительстве и эксплуатации свайных фундаментов важно знать, все ли сваи равномерно и постоянно несут заданную нагрузку, не на­чалось ли просе­дание и разгружение отдельных свай. Своевременная ин­формация о нештатной работе свай позволяет заблаговременно принять не­обхо­димые меры по укреплению основания, и предотвратить растрескивание, неравномерность осадки или разрушение фундамента.

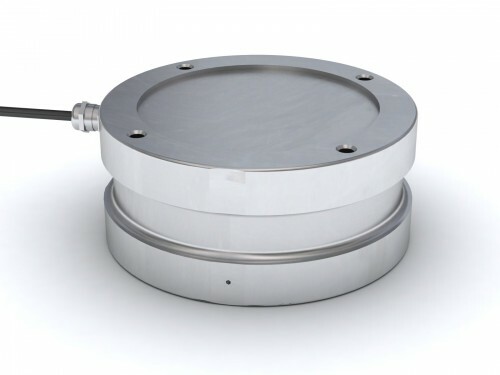

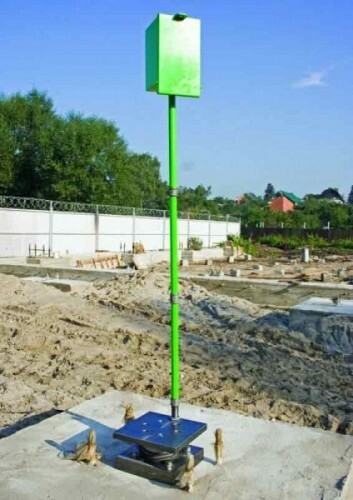

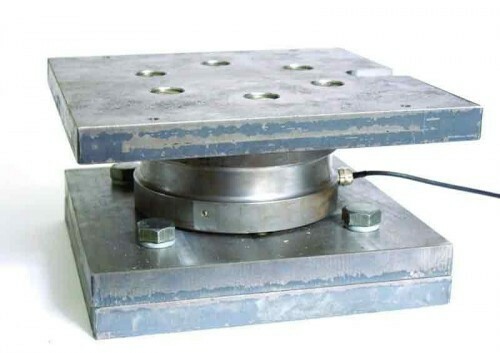

Датчик выполнен в виде низкого полого цилиндра из нержавеющей стали. Тензорезисторы размещены на внутренней стенке цилиндра. Гермети­зирующие крышки приварены к упругому элементу лазерной сваркой. Дат­чик опирается на за­кладную плиту, приваренную к арматуре головки сваи. Зазор между сваей и закладной плитой бетонируют. Сверху на датчик накла­дывается вторая закладная плита, на которую опирается после бетонирова­ния плита фундамента. Через плиту фундамента пропущена вертикальная труба, высота которой больше номинальной толщины фундаментной плиты. К верхней части трубы прикреплен запирающийся металлический антивандальный защищенный короб, в котором находится разъем для подключения весового терминала или другой вторичной аппаратуры.

Пространство между опорной и силоприемной плитами защищено кожу­хом, вследствие этого бетон не блокирует датчик при заливке фундаментной плиты, чувствительность датчика полностью сохраняется, и он измеряет всю силу, воспринимаемую сваей.



Конструкция свайного датчика и узла его сопряжения со сваей защи­щена патентом РФ.



Для большинства свай достаточно использовать один датчик.

При использовании свай большого диаметра, например, буронабивных, и при увеличении силы давления фундамента на сваю возможна установка на опорную плиту нескольких датчиков работающих параллельно, сигналы которых также выводятся через трубу в защищенный короб.


Датчики «Тензо-М» - надежная опора!

Технические характеристики

Номинальные нагрузки, т.с.

100, 200 *

Погрешность, % от номинальной нагрузки,

2-5 **

Размер датчика с плитами в плане

320 х 320

Высота датчика с плитами без кабельного пат­рубка, мм

150

Длина трубы – в зависимости от толщины фунда­ментной плиты



Рабочий диапазон температур, град С,

от минус 50 до  плюс 50

Защищенность от воздействия внешней среды



IP68 (герметиче­ское)

Гарантийный срок, лет

2

 * Возможно изготовление датчиков на другие номинальные нагрузки
** Погрешность измерения может быть уменьшена
.



Производитель оставляет за собой право изменять технические характеристики с целью улучшения качества продукции без предварительного уведомления потребителя.
