Весоизмерительные преобразователи для динамических измерений

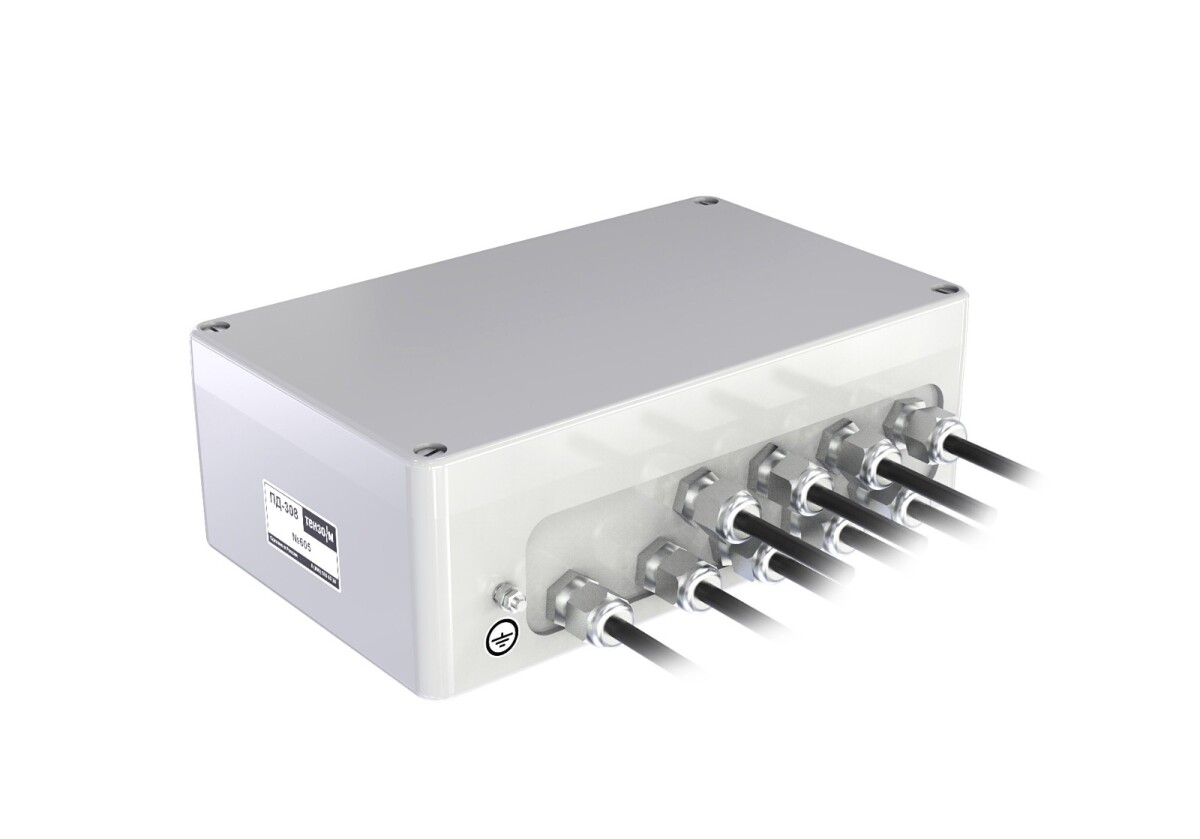

Динамические преобразователи ПД-308, ПД-304

Динамические преобразователи ПД-304/ПД-308 предназначены для использования в весах для взвешивания в движении или для измерения быстроменяющихся нагрузок. Приборы преобразуют сигнал тензодатчиков в цифровой код и передают его по каналу RS-422/RS-485. Количество физически независимых каналов - 4/8. Преобразователи изготовлены из ударопрочного пластика со степенью защиты оболочкой IP65. Для построения весоизмерительных систем необходим компьютер и специальное программное обеспечение.

Задать вопрос

Фотогалерея

Достоинства

Технические характеристики

Комплектация

Поддержка

Достоинства

4/8 каналов преобразования тензосигнала
Частота преобразования тензосигнала 600Гц
Обеспечивается большое расстояние между грузоприемной платформой и кабиной оператора - до 1200м (только по интерфейсу)

Технические характеристики

Параметр	ПД-308	ПД-304
Количество физически независимых каналов преобразования тензосигнала	8	4
Количество колодок для подключения тензодатчиков	8	4
Диапазон передаваемых кодов для каждого канала	0... 65535
Диапазоны входного сигнала, мВ	0... 10
Частота преобразования сигнала тензодатчиков, Гц	150, 300, 450, 600
Напряжение питания тензодатчиков, В	5
Тип линии для подключения тензодатчиков	четырехпроводная
Интерфейс связи передачи данных на ПК	RS-485	RS-422
Скорость обмена информацией по RS-485, бод/с	57000/ 115200
Максимальная длина линии связи, м	1200
Напряжение питания, В	18.... 36
Потребляемая мощность, ВА, не более	5
Рабочий диапазон температур для АЦП, °С	-40... +60
Степень защиты по ГОСТ 14254-96	IP65
Масса, кг, не более	3.0

Производитель оставляет за собой право на внесение изменений в технические характеристики, конструкцию и форму изделия с целью улучшения качества продукции без предварительного уведомления потребителя

Комплектация

Стандартная комплектация

Динамический преобразователь

Дополнительная комплектация

Адаптер интерфейса и питания АИП-021

Поддержка

Дополнительные материалы

Руководство по эксплуатации на весовой преобразователь ПД-304

Руководство по эксплуатации на весовой преобразователь ПД-308
